КВВ-315 Кабель водопогружной ГОСНИП ТУ 3х1,5 мм²

Кабель КВВ применяется для контакта с электросетями и водопогружным электрооборудованием, работающим на глубине под давлением до 7,09 МПа. Провод рассчитан на напряжение переменного тока 0,45/0,75 кВ частотой 400 Гц. Кабель используется для удлинения провода, входящего в комплект с насосом, если длины сетевого проводника недостаточно.

К выбору кабеля для погружного насоса монтажники подходят с умом не всегда. Нередко выбор основывается только на длине провода и жильном сечении. Однако не меньшее значение имеют характеристики воды.

Провод должен отличаться экологичностью и не вступать в конфликт с питьевыми качествами воды. Очень важное свойство провода, длительное время пребывающего в погруженном состоянии. От этого зависит срок эксплуатации оборудования.

Некоторые «аналоги» кабеля КВВ получили довольно широкое распространение. Но последствия использования подобных проводов часто оказываются печальными для водопогружных конструкций и потребителей.

Технические характеристики кабеля КВВ:

• количество жил – 3,4,5;
• категория гибкости токопроводящих жил: 4-ая – для жил сечением 0,75-4 мм2, 3-я – для жил сечением 6 и 10 мм2;
• круглое сечение токопроводящих жил (в зависимости от модификации провода) – 0,75-10 мм2;
• электросопротивление жильной изоляции (провода длиной 1 км) – как минимум, 10 МОм;
• эксплуатационный температурный диапазон – от -40 до 70 °С;
• минимальный монтажный радиус изгиба – 20 наружных радиусов провода;
• минимальная допустимая монтажная температура (без подогрева) – -15 °С;
• максимальная глубина погружения провода – 0,5 км;
• минимальный эксплуатационный период, на который рассчитан подводный кабель – 6 лет.

Расшифровка маркировки и конструкция провода:

• К – контрольный электрокабель;
• В – изоляция выполнена из ПВХ;
• В – оболочка выполнена из ПВХ.

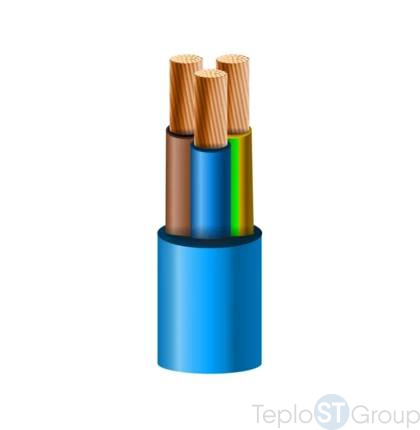

Кабель водопогружной КВВ состоит из:

• многопроволочной токопроводящей медной жилы;
• изоляции из композитного ПВХ;
• влагоблокирующей обмотки, стопорящей продольное распространение влаги в ситуации повреждения оболочки;
• оболочки из поливинилхлоридного пластиката.

Внимание! Рассчитывая длину кабеля, учитывайте небольшой запас, который позволит закрепить кабель свободно, при монтаже кабель необходимо закреплять с небольшими провисаниями. Это защитит кабель от механических повреждений и оградит его от недопустимых нагрузок.
