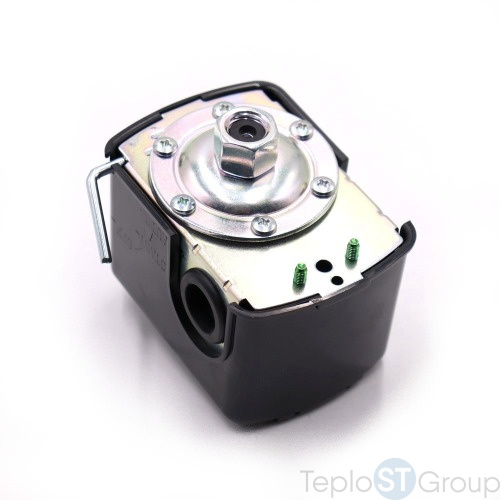

Belamos Реле давления PS-6 с защитой от сухого хода

Реле давления предназначено для автоматического включения и выключения электрического насоса в зависимости от давления воды в системе.

Дополнительно реле давления PS-6 имеет встроенную защиту от сухого хода, в случае падения давления до уровня сухого хода, реле может полностью отключить насос.

НАСТРОЙКА РЕЛЕ PS-6

Если вы по каким-либо причинам хотите изменить заводскую настройку реле давления, вам необходимо выполнить следующие действия:

• отключить реле от электропитания;

• отвинтить крепежный пластмассовый винт и снять с реле крышку;

• винт от большой пружины (1) регулирует давление включения насоса.

• винт от малой пружины (2) регулирует дельту (разницу) отключения насоса. Вращением гайки 2 по часовой стрелке, увеличивается разность между давлением включения и выключения электронасоса (и наоборот); Настройку на определенное давление производить с использованием манометра.

При первом старте рычажок переключения необходимо перевести из положения AUTO в положение START. После запуска насоса и подачи воды, реле продолжит работу в автоматическом режиме. Для отключения автоматической работы необходимо повернуть рычажок в положение OFF. В случае падения давления воды до уровня «сухого хода», реле отключает насос. Дальнейший перезапуск происходит как указано выше, при старте насоса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Температура рабочей среды: 0-40°С

• Рабочий диапазон давления: 1-4.2 бар

• Заводская настройка давления: 1,4 — 2,8 бар

• Минимальный перепад давления: 1 бар

• Давление сухого хода: 0.6 — 0.9 бар

• Максимальный рабочий ток: 16 А

• Напряжение питания: ~ 220-250 В / 50 Гц

• Трубное соединение: G¼ дюйма

• Тип соединения : накидная гайка

• Класс электрической защиты: IP 20
