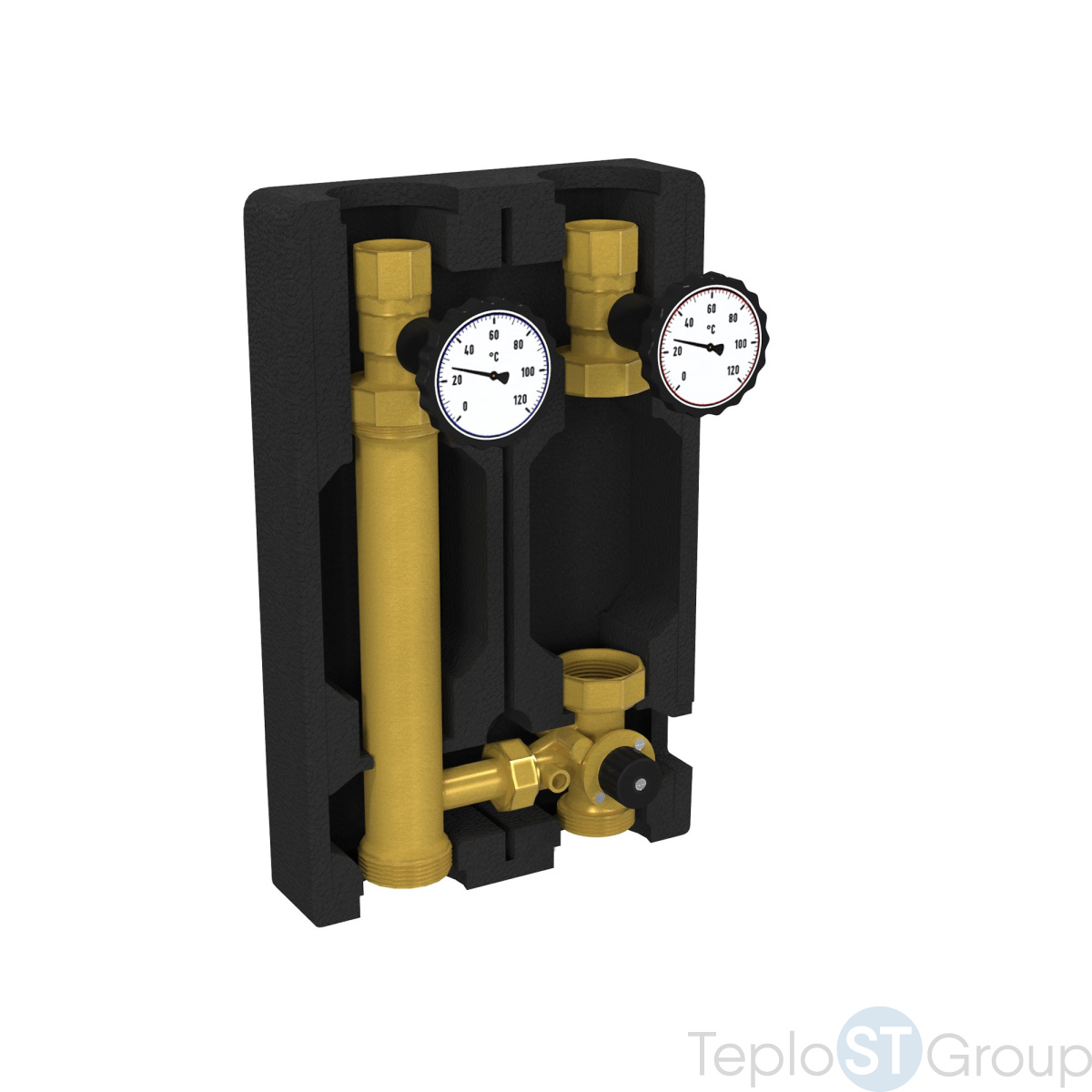

Сведения об изделииНасосные группы со смесителем RTE 54.102 предназначены для подачи теплоносителя, поступающегоиз нагревателя, на контур. Подача осуществляется c возможностью добавления теплоносителя изобратной линии, тем самым осуществляется управление температурой подающего теплоносителя.Группы с трёхходовым смесителем предназначены для использования в контурах, в которыхпредусмотрено дополнительное регулирование температуры подачи, таких как – радиаторноеотопление, теплые полы и др.Насосные группы RTE 54.102 поставляются в собранном виде, в изоляции.Принцип действияНасосная группа со смесителем представляет собой готовый комплект арматуры и насоса(опционально), предназначенный для выполнения функции циркуляции теплоносителя в контуре, cвозможностью дополнительной регулировки температуры жидкости, путём подмеса теплоносителяиз обратной линии. Комплект рассчитан на работу при максимальном давлении 10 бар и температуретеплоносителя 110 °С. Подключение к контуру нагревателя(котла), 1 ½” наружная резьба, находитсяснизу. Подключение к контуру потребителя , 1” внутренняя резьба, располагается сверху.Конструкция1. Термометр синий – обратная линия, шкала температур от 0 до 120 °С ;2. Термометр красный – подающая линия, шкала температур от 0 до 120 °С ;3. Трехходовой смесительный клапан с подключаемым байпасом;4. Накидные гайки для подключения насоса 1 ½” НГ;5. Патрубок обратной линии;6. Блочная ЕРР теплоизоляция;7. Обратный клапан;8. Подключение к контуру потребителя 1” ВР9. Подключение к контуру нагревателя (котла) 1 ½” НР
Общие | ||
Бренд | Royal Thermo | |
Артикул | RTE 54.102 | |
НС-код | НС-1133007 | |
Страна производства | ИТАЛИЯ | |
Штрих-код | 4610021225557 | |
Весогабаритные характеристики | ||
Вес, кг | 4.78 | |
Прочие | ||
Вес товара (нетто) | 4.24 | |
Высота товара | 22 | |
Высота упаковки товара | 24 | |
Гарантийный срок | 5 лет | |
Глубина товара | 40 | |
Глубина упаковки товара | 31 | |
Количество контуров | 1 | |
Макс. рабочая температура | 110 | |
Макс. рабочее давление | 10 | |
Применение и соответствие | Для систем отопления и водоснабжения | |
Тип резьбы | Внутренняя | |
Ширина товара | 29 | |
Ширина упаковки товара | 42 |
