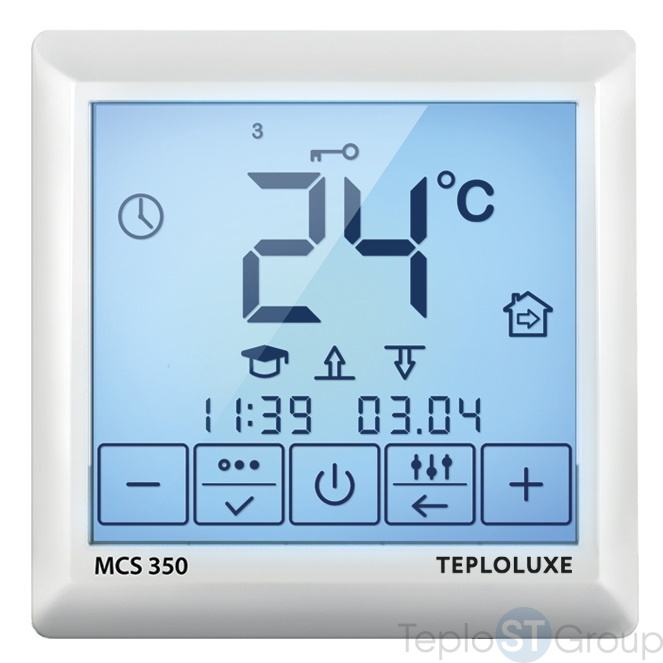

MCS 350 TUYA Терморегулятор для теплого пола

Терморегулятор Теплолюкс MCS 350 TUYA предназначен для управления системами обогрева помещений:

• • водяными и электрическими теплыми полами;
• • радиаторами и другим электрооборудованием.

Теплолюкс MCS 350 TUYA – уникальное решение, которое сделает Вашу жизнь комфортной и удобной! Теплолюкс MCS 350 TUYA позволяет управлять системами обогрева, как непосредственно с сенсорного дисплея прибора, так и используя приложение TUYA, установленное на смартфон. Дистанционное управление обогревом пола осуществляется по сети Wi-Fi напрямую со смартфона с установленным приложением TUYA или через домашний Wi-Fi роутер.

Терморегулятор обеспечивает управление по двум датчикам температуры: пола и воздуха, как одновременно, так и по отдельности (входят в комплект поставки).

Терморегулятор поддерживает комфортную температуру обогреваемой поверхности и обеспечивает рациональный расход электроэнергии.

Особенности:

• • Wi-Fi модуль для управления со смартфона
• • Бесплатное приложение на русском языке
• • Сенсорное управление
• • Программирование 24/7
• • 2 датчика температуры: встроенный и выносной
• • Статистика энергопотребления
• • Автоматическая блокировка сенсорной клавиатуры

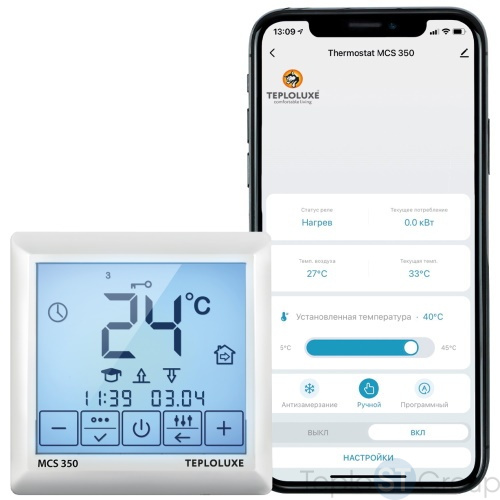

TUYA Smart - бесплатное приложение для управления комфортом из любой точки мира

Удаленное управление обогревом пола осуществляется по сети Wi-Fi напрямую со смартфона с установленным приложением TUYA или через домашний Wi-Fi роутер (в комплект поставки не входит).

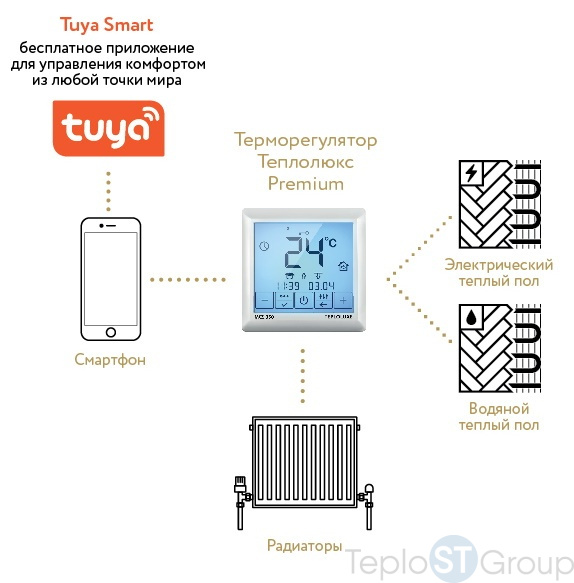

Применение Теплолюкс MCS 350 TUYA для управления системами обогрева и отопления

Терморегулятор MCS 350 TUYA и приложение для мобильных устройств TUYA позволяют удаленно управлять широким спектром электрооборудования: нагревательными котлами, радиаторами, водяными теплыми полами и др.

Терморегулятор может осуществлять управление водяными тёплыми полами, при использовании термоголовки нормально закрытого типа.

Теплолюкс MCS 350 TUYA может управлять различными электроприборами. Важно, чтобы к контактам, управляющим нагрузкой, подавалась мощность, не превышающая паспортные данные. Для приборов, выпускаемых нашей компанией, максимальная мощность, которую они могут коммутировать напрямую, составляет 3,5 кВт при напряжении 230 В (максимальный ток нагрузки 16 А).

Для того, чтобы управлять более мощным оборудованием, существуют специальные реле (готовые модули на DIN-рейку), которые управляются малыми токами, но способны коммутировать мощную нагрузку, намного превышающую 3,5 кВт. Такое реле называется магнитный пускатель или контактор. Схема подключения через контактор выглядит следующим образом:

Подключения к сети должны быть защищены соответствующими автоматическими выключателями.
Такая схема является типовой для управления котлами, мощными радиаторами, большими группами систем кабельного обогрева и другими потребителями. Для подключения терморегулятора Теплолюкс MCS 350 TUYA к электроприборам мощностью более 3,5 кВт можно использовать низковольтное оборудование немецкого концерна HAGER, например, 1-полюсный контактор ESC125 на 25 А. Терморегулятор Теплолюкс MCS 350 TUYA и приложение для мобильных устройств TUYA можно также использовать для управления системами водяного теплого пола.

В системах водяного пола имеется распределительный узел («гребенка»), к которому подключены гофрированные трубы, уложенные под напольное покрытие. Горячая вода подается на распределительный узел, и далее в трубы, через термоголовку-клапан, который открывает или закрывает подачу горячей воды в узел по принципу смесителя. Сам клапан имеет только два состояния: «закрыт» и «открыт».

Терморегулятор Теплолюкс MCS 350 TUYA можно подключить к системе водяного теплого пола. Термоголовка-клапан является «нормально закрытым» - при отсутствии напряжения перекрывает доступ горячей воды.

Для подключения клеммы «нагрузка» терморегулятора соединяются с выводами электромагнитной обмотки термоголовки-клапана.

При такой схеме подключения алгоритм работы системы будет следующим:

• Если температура пола ниже заданной, терморегулятор подает напряжение через клеммы «нагрузка» на клапан. Клапан открывается, горячая вода поступает в систему и нагревает пол.
• Если температура пола превысила заданную (пол нагрелся), терморегулятор снимает напряжение с клемм «нагрузка» и с клапана. Клапан закрывается, подача горячей воды в систему прекращается, пол начинает остывать.

Необходимо отметить, что благодаря интеллектуальной схеме терморегулятор Теплолюкс MCS 350 TUYA может заменить классический терморегулятор для электрических теплых полов большинства производителей, так как он распознает различные датчики температуры пола:

• Teploluxe 6.8 кОм
• Aube 10 кОм
• Warmup 12 кОм
• Devi 15 кОм
• Eberle 33 кОм
• Ensto 47 кОм
